Gofruoto vamzdžio šilumokaitis
produkto pristatymas
Gofruoto vamzdžio šilumokaitis
„China Super Tech“ tiekia nerūdijančio plieno vamzdžių sprendimus pramoninei šilumos perdavimo įrangai. Gofruoti šilumokaičio vamzdžiai turi bangos formos profilį, kuris gali turėti įtakos skysčio srautui ir šilumos perdavimui.
Mes palaikome projekto specifikacijų diskusijas ir pritaikymo užklausas. Pasidalykite savo brėžiniu, matmenimis ir eksploatavimo sąlygomis, kad galėtume peržiūrėti jūsų reikalavimus ir aptarti tinkamas parinktis.
Prašyti kainos pasiūlymoKas yra gofruotas šilumokaičio vamzdis?

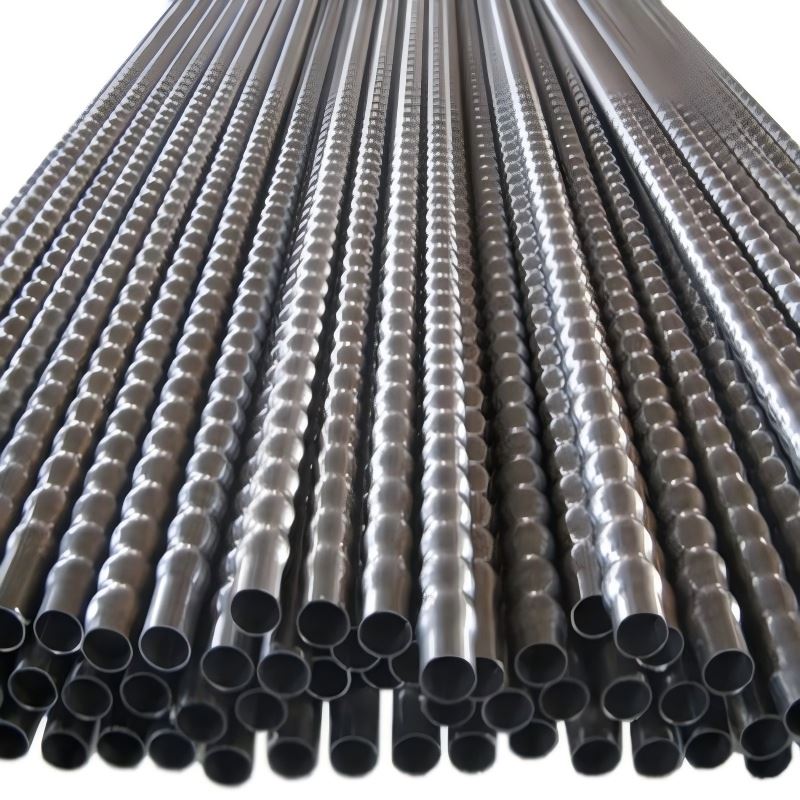

Gofruotas šilumokaičio vamzdis turi pasikartojantį bangos formos profilį per visą ilgį. Skirtingai nuo įprasto lygaus vamzdžio, jis turi pakaitomis pakeltas ir įleidžiamas dalis.
Ši forma keičia vamzdžio geometriją ir gali sutrikdyti skysčio srautą, o tai gali turėti įtakos šilumos perdavimui. Tikrasis rezultatas priklauso nuo vamzdžio konstrukcijos, skysčio savybių, srauto greičio ir sistemos veikimo sąlygų.
Svarbu:Šis gaminys yra vamzdinis komponentas, naudojamas šilumos perdavimo įrangoje, o ne pilnas šilumokaitis. Vamzdžio matmenys ir bangavimo geometrija turi atitikti numatytą įrangos konstrukciją.
Pagrindinės savybės ir pasirinkimo svarstymai
Vertindami gofruotą vamzdį, pirkėjai turėtų atsižvelgti ne tik į vamzdžio medžiagą. Geometrija, eksploatavimo sąlygos ir įrangos suderinamumas turi įtakos galutiniam pasirinkimui.
Skysčių srautas ir šilumos perdavimas
Gofruotas profilis gali pakeisti skysčio judėjimą ir turėti įtakos šilumos perdavimui. Jo tinkamumas turėtų būti įvertintas kartu su slėgio kritimo ir sistemos srauto reikalavimais.
Geometrija, skirta įrangai pritaikyti
Vamzdžio skersmuo, gofravimo žingsnis ir gylis turi įtakos gatavam profiliui. Šių detalių patvirtinimas pagal įrangos brėžinį padeda sumažinti specifikacijų neatitikimus.
Medžiaga eksploatavimo sąlygoms
Renkantis medžiagą reikia atsižvelgti į darbo terpę, temperatūrą, slėgį, valymo būdą ir korozijos riziką. Reikalingas įvertinimas turi būti patvirtintas prieš užsakant.
Individualūs gofruoti šilumokaičio vamzdžiai
Skirtingoms šilumos perdavimo sistemoms gali reikėti skirtingų vamzdžių matmenų, gofravimo profilių ir galų konfigūracijų. „China Super Tech“ teikia nerūdijančio plieno vamzdžių pritaikymo paslaugas ir gali aptarti projekto reikalavimus prieš baigiant specifikaciją.
Specifikacijomis pagrįstas pritaikymas
Pasidalykite reikiamais matmenimis, medžiagos rūšimi ir gofravimo profiliu. Galime peržiūrėti prašomą specifikaciją ir nustatyti detales, kurias reikia patvirtinti.
Brėžinys ir reikalavimų peržiūra
Esamas brėžinys arba įrangos specifikacija suteikia abiem šalims aiškesnį pradinį tašką aptarti vamzdžio geometriją, ilgį ir montavimo reikalavimus.
Nerūdijančio plieno vamzdžių patirtis
Mūsų patirtis nerūdijančio plieno vamzdžių pramonėje palaiko diskusijas apie medžiagų reikalavimus, gaminio matmenis ir individualius vamzdžių projektus.
Iš anksto aptarti tikrinimo reikalavimai
Praneškite mums, kokių patikrinimų ir materialinių dokumentų reikia jūsų projektui. Turima tikrinimo apimtis ir dokumentai turi būti patvirtinti konkrečiam užsakymui.
Galutinė gamybos galimybė, turimos medžiagos, leistini nuokrypiai ir tikrinimo galimybės priklauso nuo pageidaujamo projekto ir turi būti patvirtinti kiekvienam projektui.
Gofruoto vamzdžio šilumokaitis – techninės specifikacijos
| Specifikacija | Detalės |
|---|---|
| Produkto pavadinimas | Gofruoto vamzdžio šilumokaitis |
| Medžiagos klasė | TP316L / UNS S31603 / SUS316L |
| Medžiagos tipas | Austenitinis Cr-Ni-Mo nerūdijantis plienas |
| Šaknies išorinis skersmuo | 16–50 mm |
| Crest išorinis skersmuo | 19–62 mm |
| Sienos storis | 0,6–1,2 mm |
| Įprasti vamzdžių dydžiai | Φ16 × 19 mm; Φ19 × 22/25 mm; Φ20 × 25 mm; Φ22 × 25/28 mm; Φ25 × 30/32 mm; Φ32 × 42 mm; Φ38 × 42/45 mm; Φ40 × 50 mm; Φ48 × 54 mm; Φ50 × 57/62 mm |
| Gofravimo žingsnis | 15/20/25/30/40/45/50 mm |
| Gofravimo žingsnio tolerancija | ±1,0 mm |
| Crest gylio tolerancija | ±0,05 mm |
| Apytikslis vieneto svoris | 0,257–1,892 kg/m, priklausomai nuo matmenų ir sienelės storio |
| Vamzdžio ilgis | Pritaikyta pagal brėžinius ir projekto reikalavimus |
| Maksimalus terminio apdorojimo ilgis | Iki 13 m, priklausomai nuo įrangos galimybių |
| Gamybos procesas | Vamzdžių formavimas, TIG suvirinimas ir gofravimas |
| Gofravimo metodas | CNC / Programomis valdomas formavimas |
| Terminis apdorojimas | Gydymas šviesiu tirpalu |
| Paviršiaus apdaila | Šviesus paviršius |
| Apžiūra | Patvirtinti pagal užsakymo reikalavimus |
| Taikomi standartai | Turi būti patvirtinta pagal gaminio dizaino ir užsakymo reikalavimus |
| Programos | Šilumokaičiai, kondensatoriai, garintuvai, pramoninė šildymo ir aušinimo įranga |
| Tinkinimas | Galima peržiūrėti pagal brėžinius ir techninius reikalavimus |
Kaip pasirinkti tinkamą nerūdijančio plieno rūšį
Tinkama medžiaga padeda vamzdžiui atitikti įrangos korozijos ir veikimo reikalavimus. Sprendimas turėtų būti pagrįstas faktinėmis darbo sąlygomis, o ne tik materialiu pavadinimu.
- Darbo terpė:Nustatykite skystį ar dujas, kurie liečiasi su vamzdeliu.
- Temperatūra ir slėgis:Patvirtinkite normalias eksploatavimo sąlygas ir projektavimo reikalavimus.
- Korozijos veiksniai:Apsvarstykite chloridus, valymo chemikalus ir kitas sistemoje esančias medžiagas.
- Taikomi standartai:Patvirtinkite reikiamą medžiagos klasę ir gaminio specifikaciją.
Jei reikia, gali būti svarstomos tokios klasės kaip 304/304L arba 316/316L. Tačiau geriausias pasirinkimas priklauso nuo terpės, koncentracijos, temperatūros ir eksploatavimo sąlygų. Prašome su mūsų komanda patvirtinti reikiamą pažymį ir užimtumą.
Tipinės programos
Atsižvelgiant į konstrukciją, medžiagas ir eksploatavimo sąlygas, gofruoto šilumokaičio vamzdžiai gali būti naudojami tokiai įrangai ir pramonės šakoms:
- Pramoniniai šilumokaičiai
- Kondensatoriai ir garintuvai
- Pramoninė šildymo ir vėsinimo įranga
- Cheminių ir naftos chemijos procesų įranga
- Pramoninės šaldymo sistemos
- Pramoninė šilumos valdymo įranga
Tinkamumas pritaikymui turi būti patikrintas atsižvelgiant į įrangos konstrukciją, darbo terpę, slėgį, temperatūrą ir atitinkamus pramonės reikalavimus.
Ką įtraukti į savo RFQ
Aiškios techninės informacijos pateikimas padeda mums suprasti jūsų projektą ir nustatyti, ką reikia patvirtinti prieš pateikiant citatą.
Produkto informacija
- Medžiagos klasė ir standartas
- Vamzdžio skersmuo ir sienelės storis
- Gofravimo žingsnis ir gylis, jei nurodyta
- Vamzdžio ilgis ir kiekis
Projekto reikalavimai
- Įrangos tipas ir pritaikymas
- Darbo terpė ir temperatūra
- Projektinio slėgio ir srauto reikalavimai
- Brėžiniai, apžiūros ir reikalingi dokumentai
Jei kai kurios detalės dar neužbaigtos, pirmiausia atsiųskite dabartinius brėžinio ar projekto reikalavimus. Galime peržiūrėti turimą informaciją ir nustatyti elementus, kuriuos dar reikia patvirtinti.
Pateikite savo projekto reikalavimusDUK
Ar gofruotas šilumokaičio vamzdis yra tas pats, kas gofruota metalinė žarna?
Nebūtinai. Gofruotos metalinės žarnos dažniausiai skirtos lanksčioms jungtims, o gofruoti šilumokaičio vamzdžiai parenkami naudoti šilumos perdavimo įrangoje. Jų konstrukcijos ir projektavimo reikalavimai gali skirtis.
Ar gofruotas vamzdis visada geriau perduoda šilumą nei lygus vamzdis?
Ne. Gofravimas gali turėti įtakos skysčio judėjimui ir šilumos perdavimui, tačiau rezultatas priklauso nuo vamzdžio geometrijos ir veikimo sąlygų. Taip pat reikėtų atsižvelgti į slėgio kritimo ir siurbimo reikalavimus.
Ar galima pritaikyti gofruotus šilumokaičio vamzdžius?
Individualūs reikalavimai gali būti aptariami pagal pageidaujamą medžiagą, matmenis, gofravimo profilį ir brėžinį. Konkrečiam projektui turi būti patvirtintos gamybos galimybės ir galimos galimybės.
Kokios informacijos reikia norint paprašyti pasiūlymo?
Medžiagos rūšis, vamzdžių matmenys, gofravimo reikalavimai, kiekis, panaudojimas ir eksploatavimo sąlygos yra naudingi atskaitos taškai. Brėžinys arba specifikacijų lapas yra naudingi, kai yra.
Aptarkite savo gofruoto šilumokaičio vamzdžio reikalavimus
Vamzdžio suderinimas su jūsų įranga prasideda nuo tinkamų specifikacijų. Pasidalykite savo piešiniu, medžiagų reikalavimais ir eksploatavimo sąlygomis su „China Super Tech“, kad aptartumėte tinkinimo parinktis ir tolesnius jūsų užklausos veiksmus.
